[oldal:Bevezetés] Bizonyára sokan éreztetek már úgy, hogy jó lenne kikapcsolni
[oldal:Bevezetés]
Bizonyára sokan éreztetek már úgy, hogy jó lenne kikapcsolni
a kevésbé fontos ventiket, amikor nincs rájuk szükség. Ha esetleg alszol is
a gép mellett, (Pl. vad SETI@home-ozás miatt) akkor tudod milyen zavaró
a sok venti állandó süvítése. Engem is zavart a dolog, ezért elkezdtem agyalni
a megoldáson. Kapcsolót akartam, jó elhelyezésűt, lehetőleg LED-del.
Mivel ilyen old school kocka házam van a floppy meghajtó alatt van mégegy
hely, egy másik 3.5"-ös meghajtónak. Ez a hely pont ideális a kapcsolótáblának,
mert a ház szétszedésekor se kell megbolygatni, és van elég hely az "elektronikának"
a floppy rekeszében.

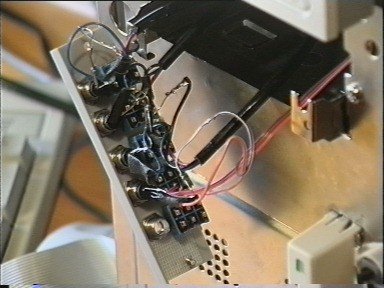

A panel beszerelése nem okozott különösebb gondot, két hátsó takarólemez (amivel a kártyahelyeket fedik le) segítségével rögzítettem. A takarólemezek fülein fúrtam egy-egy lyukat, ide csavaroztam az előlapot, a lemezek oldalára pedig kettőt-kettőt, és ezeknél a furatokon keresztül rögzítettem az egészet a floppy rekeszébe.
A panel elhelyezkedését könnyű volt kitalálni, de az elektronikai része a magamfajta laikusnak már nem ilyen egyszerű. A kapcsolóhoz szükség lesz:
- Egy kapcsolóra :)
- Egy ventillátorra, amit kapcsolgatni akarunk (eddig nagyon komplikált:)
- Egy kb 50 centis három eres kábelre
- Egy LED-re
- És egy, a LED-nek megfelelő méretű ellenállásra
- Egy kevés csokira (ez a fajta csoki nem ehető:)
[oldal:A nagy munka előkészületei]
Első lépésként készüljünk neki a munkának, kaparjuk elő a forrasztópákát,
az ónt, és szedjük össze a szükséges dolgokat:
A venti, amit meg kell bütykölni
Ha ezzel megvagyunk vágjuk el a venti kábelét körülbelül a felénél, de inkább a dugóhoz közelebb, és balnkoljuk le a kábelvégeket: A 3eres kábel végeit is blankoljuk le.
[oldal:Az első csoki]
Ezután jöhet a bemelegítés a kapcsoló és a LED összekábelezésére, vagyis a kábelek összekötése a csoki segítségével. Csináltam egy rajzot, hogy segítsen a szemléltetésben. A könnyebb érthetőség érdekében színek megegyeznek az általam használt kábelek színével , kivéve a fehéret, amit itt a szürke helyettesít, hogy látni is lehesen. Felül jön a félbevágott ventikábelen az áram a táptól, a baloldali kábelek mennek a ventihez, az alsók pedig a háromeres kábelen a kapcsolóhoz.
Így fest a valóságban, picit életlenül :) Mivel nem volt itthon rendes csoki
karácsony napján, így két részből voltam kénytelen csinálni.
Gy.K.:Ennek a kis módosításnak egyébként semmi jelentősége nincs.
[oldal:A kapcsoló]
A kapcsolónál már picit bonyolultabb a helyzet: Itt már elkerülhetetlen a forrasztás. Rajz
